Kokia yra geriausia saulės baterijų montavimo struktūra
Aug 15, 2025
Investuojant į saulės baterijas, tinkamos montavimo struktūros pasirinkimas yra toks pat kritiškas, kaip patys patys pasirinkti aukštos kokybės plokštes. „Geriausia“ montavimo sistema nėra visiems tinkantis sprendimas-tai priklauso nuo jūsų vietos, stogo tipo, klimato, turimos vietos ir energijos tikslų. Nuo gyvenamųjų namų stogų iki komercinių žemės įrenginių kiekviena struktūra turi unikalių pranašumų, kurie atitinka specifinius poreikius. Žemiau mes suskaidome populiariausias saulės kolektorių montavimo konstrukcijas, jų naudojimo atvejus ir kaip išsirinkti idealų jūsų projektui.
1. Stogo montuojamos saulės struktūros: dažniausiai pasitaikantis rezidencijų pasirinkimas
Stogas montuojamos sistemos yra namų savininkams ir mažoms įmonėms, nes jos pasitelkia esamą stogo plotą, ne užimdami žemę. Jie yra suskirstyti į tris pagrindinius potipius, kiekvienas pritaikytas prie skirtingų stogo medžiagų:
A. Lyzos stogo kabliuko montavimo rinkiniai (keramikos/betono/terakotos plytelėms)
Pilnų stogai yra paplitę šiltame klimate (pvz.
Kaip tai veikia: Šie rinkiniai naudoja reguliuojamus, korozijai atsparius kabliukus (paprastai pagamintus iš Sus 304 nerūdijančio plieno arba 6061-T5 aliuminio), kurie slenka po stogo čerpėmis, tiesiai prie stogo gegnių. Jokių plytelių pašalinimo nereikia, kai yra pritvirtinami klijais ar mechaninėmis tvirtinimo elementais, o vandeniui atsparūs sandarikliai neleidžia nuotėkiai.
Pagrindiniai pranašumai:
Išsaugo stogo vientisumą (kritiška brangiems čerpių stogams).
Atlaiko stipraus vėjo greičio (iki 60 m/s) ir sniego apkrovos (1,6 kN/m²), kai sertifikuota (pvz., CE, AS/NZS 1170,2).
Suderinamas su daugumos plytelių tipų (keramikos, betono, terakotos).
Geriausia: gyvenamieji namai su pakrančių stogais pakrantės ar didelio drėgnumo vietose (nerūdijančio plieno kabliukai atspindi sūraus vandens koroziją).
B. Metaliniai stogo laikikliai (gofruoti/stovintys metaliniai stogai)
Metaliniai stogai (paplitę pramoniniuose pastatuose ir moderniuose namuose) yra lengvi ir patvarūs, todėl juos lengva suporuoti su saulės laikikliais.
Kaip tai veikia: dominuoja du pagrindiniai dizainai:
Pririškiniai laikikliai: pritvirtinkite tiesiai prie stovinčių siūlių ar gofruotų keterų be gręžimo, naudodami guminius spaustukus, kad išvengtumėte metalo subraižymo.
Įsikrauti tvirtinimai: Senesniems metaliniams stogams savaime suprantami varžtai su neopreno poveržlėmis sukuria vandeniui nelaidžią sandariklį.
Pagrindiniai pranašumai:
Greitas montavimas (2–3 valandos viename skydelyje, vs . 4 - 5 - čerpių stogams).
Maža priežiūra (metalas atspindi rūdis, o laikikliai nepažeis apsauginės stogo dangos).
Idealiai tinka stačioms šlaitams (spaustukai tvirtai laiko skydelius net esant 45 laipsnių kampams).
Geriausia: komerciniai sandėliai, sodinukai ar namai su stovinčiu seam/gofruotais metaliniais stogais.
C. Plokšti stogo laikikliai (mažo slidumo ar plokščios komercinės/gyvenamosios stogo)
Plokščiai stogai (pvz., Office Buildings, Apartments) naudoja balasto ar skverbimosi tvirtinimus, kad maksimaliai padidintumėte skydo išdėstymą.
Kaip tai veikia:
Balastai laikikliai: sunkūs betoniniai blokai arba vandenyje užpildyti svoriai sulaiko plokštes plokščiakalnio skverbimosi į stogą. Puikiai tinka stogams, kuriuose draudžiama gręžti (pvz., Nuomojamos komercinės erdvės).
Skverbiantys laikikliai: Inkarai gręžkite į stogo paklotą (su vandeniui atspariu mirksinčiu), kad būtų papildomas stabilumas, idealus aukšto vėjo vietoms.
Pagrindiniai pranašumai:
Plokštės gali būti optimaliai nukreiptos (15–30 laipsnių), kad būtų maksimalus saulės poveikis (skirtingai nuo nuožulnių stogų, kurie pritvirtinti prie stogo kampo).
Dideliems komerciniams projektams keičiama (pvz., 10 000 kv. M. Ft. Plokščias stogas gali būti priglobtas 100+ plokštės).
Geriausia: prekybos centrai, duomenų centrai ar gyvenamieji pastatai su plokščiais stogais vidutinio klimato sąlygomis.
2. Ant žemės montuojamos saulės struktūros: idealiai tinka didelio masto ir kaimo projektams
Žemės laikikliai yra tobuli, kai stogo plotas yra ribotas arba neprieinamas (pvz., Namai su mažais stogais, ūkiais ar komunalinių saulės energijos ūkiais). Jie priskiriami mobilumui ir dizainui:
A. fiksuotos pakreiptos žemės tvirtinimo elementai

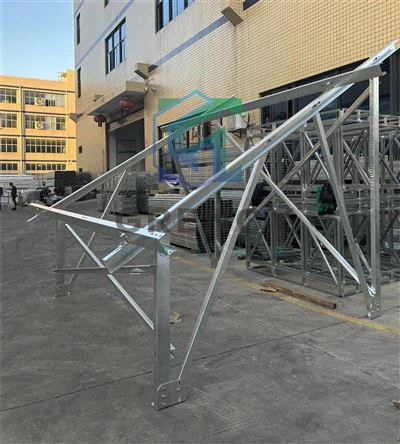

Paprasčiausias ir ekonomiškiausias žemės parinktis, fiksuoto pakreipimo tvirtinimo elementai laiko plokštes nuolatiniu kampu (apskaičiuota pagal platumą-EG, 30 laipsnių 4 laipsnių n platumos).

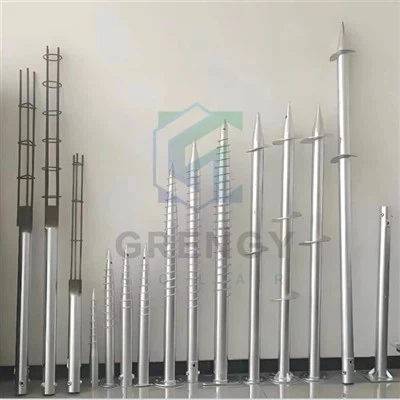

Kaip tai veikia: cinkuoto plieno ar aliuminio rėmai yra pritvirtinti prie betoninių pėdsakų arba įvežti į žemę (naudojant Augerio polius). Plokštės pritvirtinamos prie rėmo eilėmis.
Pagrindiniai pranašumai:
Mažos išankstinės išlaidos (30–50% pigesnės nei stebėjimo sistemos).
Minimali techninė priežiūra (nereikia judančių dalių taisyti).
Patvarus atšiauriais oru (rėmai priešinasi rūdijimams, o pėdos atlaiko šalčio aukštį).
Geriausia: gyvenamieji kiemai, maži ūkiai ar bendruomenės saulės energijos projektai su 10–50 plokščių.
B. Saulės sekimo laikikliai
„Tracker“ sistemos automatiškai sureguliuoja skydo kampus, kad sektų Saulės keliu, padidindamos energijos išėjimą 20–40%, palyginti su fiksuotais laikikliais.
Kaip tai veikia:
Vienos ašies stebėjimo įrenginiai: pasukite plokštes nuo rytų iki vakaruose, idealiai tinka teritorijoms, kuriose yra ilgas vasaros dienas (pvz., Arizonoje, Ispanijoje).
Dvigubos ašies sekimo įrenginiai: sureguliuokite tiek rytus, tiek šiaurės--pietų puses, maksimaliai padidindami išvestį debesuotuose ar aukšto lygio regionuose (pvz., Kanada, Vokietija).
Pagrindiniai pranašumai:
Didesnė energijos gamyba (kritinė komunalinių ūkių, kur svarbu kiekvienas KWH).
Ateityje atsparūs (veikia su didelio efektyvumo skydeliais, kad būtų maksimaliai padidinta IG).
Geriausia: komunalinių saulės energijos ūkiai (1 MW+), nuotolinės tinklo vietos (pvz.
3. Specializuotos tvirtinimo konstrukcijos: unikalioms erdvėms
Projektams, turintiems netradicinę erdvę, specializuoti laikikliai paverčia nepakankamai naudojamomis vietomis į saulės energijos generuojančias zonas:
A. Saulės automobilių stovėjimo aikštelė/baldakimo laikikliai
Šios konstrukcijos yra dvigubos kaip automobilių, kiemų ar automobilių stovėjimo aikštelių atspalviai, gaminant saulės baterijas.
Kaip tai veikia: Plieno ar aliuminio rėmai yra sukurti tiek skydeliams, tiek transporto priemonėms/pėsčiųjų svoriui. Plokštės montuojamos ant viršaus, kampo, kad būtų galima ekspozicijai.
Pagrindiniai pranašumai:
Dvigubos paskirties (taupo vietą ir sumažina šilumą ant stovinčių automobilių).
Populiarus komercinėms automobilių stovėjimo aikštelėms (pvz., „Walmart“, „Airports“) ar gyvenamosioms važiuojamosioms dalims.
B. plūduriuojantys saulės laikikliai
Sukurtas vandens (ežerų, rezervuarų ar tvenkinių) telkiniams, plūduriuojantys laikikliai yra žaidimų keitiklis vandens pūtimo regionams.
Kaip tai veikia: plūduriuojantys plastikiniai ar metaliniai plaustai laiko plokštes virš vandens, pritvirtintos prie kranto. Kabeliai eina po vandeniu, kad prisijungtų prie tinklo.
Pagrindiniai pranašumai:
Vėsinamos plokštės (vanduo žemina temperatūrą, padidina efektyvumą 5–10%).
Nenaudoja žemės (idealiai tinka tankiai apgyvendintoms vietoms, tokioms kaip Singapūras ar Nyderlandai).
Kaip pasirinkti „geriausią“ saulės montavimo struktūrą: 5 pagrindiniai veiksniai
Norėdami pasirinkti tinkamą sistemą, įvertinkite šiuos kritinius kintamuosius:
1. Stogo/žemės prieinamumas
Jei turite į pietus nukreiptą nuožulnų stogą (idealiai tinkantį saulės poveikiui), geriausia yra plytelių ar metalinių stogo laikikliai.
Jei stogo plotas yra ribotas, rinkitės antžeminius laikiklius (jei turite kiemą) arba saulės automobilių stovėjimo aikštelės.
2. Klimato ir oro sąlygos
Aukšto vėjo plotai (pvz., Florida, Japonija): Pasirinkite skverbtis su plokščiais stogo laikikliais arba antžeminiais laikikliais su giliomis kojomis.
Sunkūs sniego regionai (pvz., Minesota, Norvegija): Pasirinkite stogo kabliukus arba žemės rėmus, įvertintus 2–3 kN/m² sniego apkrovoms.
Pakrantės zonos: vietoj aliuminio naudokite SUS 316 nerūdijančio plieno laikiklius (atsparios sūraus vandens korozijos).
3. Biudžeto ir IG tikslai
Mažas biudžetas: fiksuotos pakreiptos žemės laikikliai arba čerpių stogo rinkiniai (įperkami išankstiniai, vidutinio sunkumo energijos išėjimas).
Aukštas IG prioritetas: dvigubos ašies stebėjimo įrenginiai (didesnės išlaidos, bet 40% daugiau energijos vertės už komunalinių paslaugų projektus).
4. Vietos reglamentai ir garantijos
Patikrinkite vietinius statybos kodus (pvz., Kalifornijos 24 antraštinėje dalyje reikalaujama gaisro reitingo laikiklių).
Pasirinkite tvirtinimus su 10–25 metų garantijomis (atitikimo skydų gyvenimo trukmė), kad išvengtumėte būsimų išlaidų.
5. Prieiga prie montavimo
Stačiai stogai: metaliniai stogo spaustuko laikikliai (lengviau montuojami nei plytelių kabliukai).
Nuotoliniai plotai: antžeminiai laikikliai (nereikia prieiti prie stogo ar pastolių).
Ilgalaikių laikiklių montavimo ir priežiūros patarimai
Net geriausia montavimo konstrukcija nepavyksta tinkamai įdiegti ir prižiūrėti:
Nuomos sertifikuoti montuotojai: ieškokite profesionalų, turinčių patirties jūsų stogo/žemės tipo (pvz., Tily stogo specialistų).
Kasmet apžiūrėkite: patikrinkite, ar nėra laisvų tvirtinimo detalių, rūdžių ar pažeidimų (ypač po audrų).
Reguliariai išvalykite: pašalinkite šiukšles (lapus, sniegą) nuo plokščių ir tvirtinimų, kad būtų išvengta svorio įtempimo.
